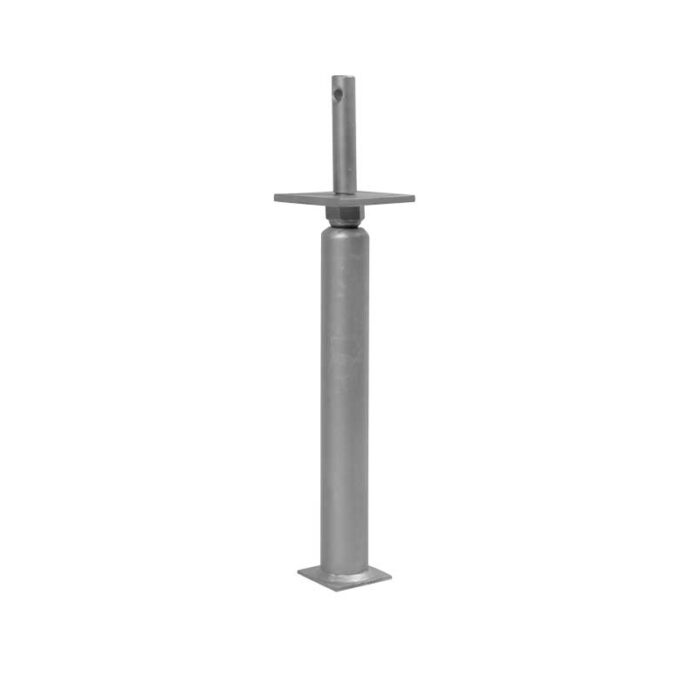

Pfostenträger Typ I mit Rohrdolle höhenverstellbar feuerverzinkt
Pfostenträger Typ I mit Rohrdolle höhenverstellbar feuerverzinkt
Anwendung:
Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10 cm geeignet.
Die Montage erfolgt von der Stirnseite aus.
Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.

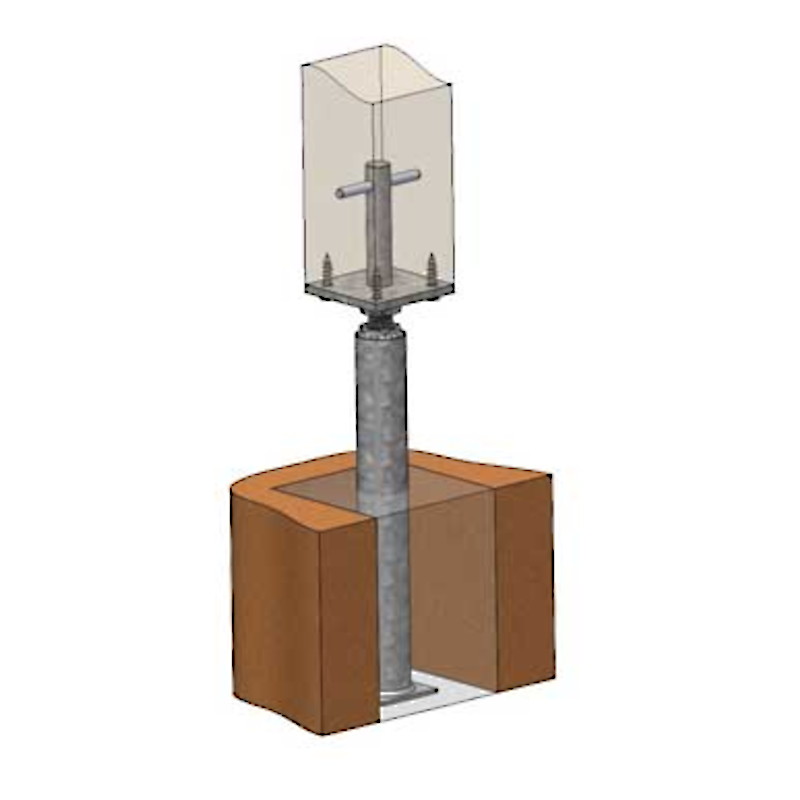

Montage:
Der Pfostenträger wird direkt einbetoniert.
Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung D = 24 mm x 130 mm eingesetzt.
Der Einbau des Stabdübels erfolgt nach der Höheneinstellung.
Stahlqualität:
S 235 JR gemäß EN 10025:2004
Gewindestange: S 355 JO
Korrosionsschutz:
rundum feuerverzinkt, Zinkschichtdicke
ca. 55 μm gemäß DIN EN 1461
70 mm höhenverstellbar!
Mit Europäischer Technischer Zulassung
(ETA-13/1063)

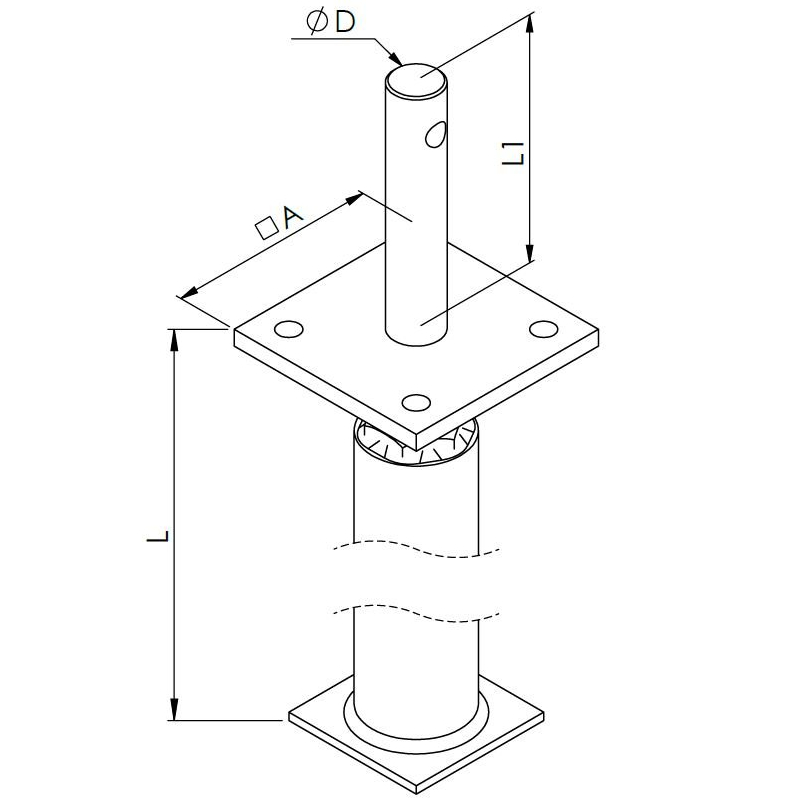

| Material: | Stahl feuerverzinkt |
| Länge Dolle(L): | 400-470 mm |
| Durchmesser Dolle(Ø): | 48,30 x 3,25 mm |
| Verstellbereich: | 70 mm |
| Maße Trägerplatte(A): | 100 mm |
| Zapfenlänge(L1): | 120 mm |
| Zapfendurchmesser(D): | 24 mm |
| Gewindegröße SW: | M24 x 3 /SW 36 |
