Pfostenträger Typ I mit Riffeldolle feuerverzinkt
Pfostenträger Typ I mit Riffeldolle
Anwendung:
Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10 cm geeignet.
Die Montage erfolgt von der Stirnseite aus.
Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.
Ausführung D = 25 mm kann in der Belastung auf Druck bis zu 1 KN mehr beansprucht werden, alle anderen Werte sind gleich.

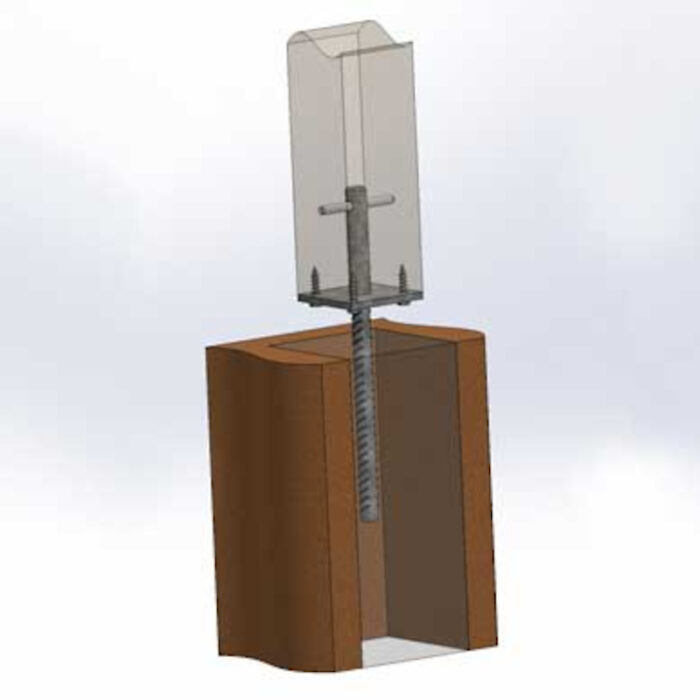

Montage:
Der Pfostenträger wird direkt einbetoniert.
Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung D = 24 mm x 130 mm eingesetzt.
Der Einbau des Stabdübels erfolgt nach der Feinjustierung.
Stahlqualität:
Stahlsorte U : S 235 JR gemäß EN 10025:2004
Korrosionsschutz:
rundum feuerverzinkt, Zinkschichtdicke
ca. 55 μm gemäß DIN EN 1461
Mit Europäischer Technischer Zulassung
(ETA-13/1063)
Der Pfostenträger mit Riffeldolle Ø 20 mm und einer Länge von 250 mm besitzt keine Zulassung.

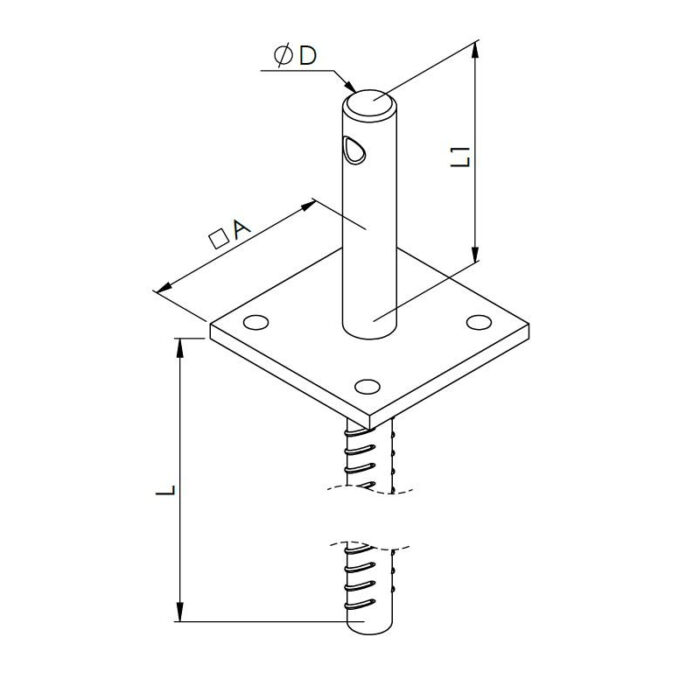

| Material: | Stahl feuerverzinkt |
| Länge Dolle (L): | 250/400 mm |
| Durchmesser Dolle(Ø): | 20/25 mm |
| Bohrungsdurchmesser: | 4 x 11 mm |
| Maße Trägerplatte(A): | 100 mm |
| Zapfenlänge (L1): | 130 mm |
| Zapfendurchmesser(D): | 24 mm |
| Hersteller: | GUTZEIT |
