Pfostenträger Typ I höhenverstellbar feuerverzinkt
Pfostenträger Typ I höhenverstellbar

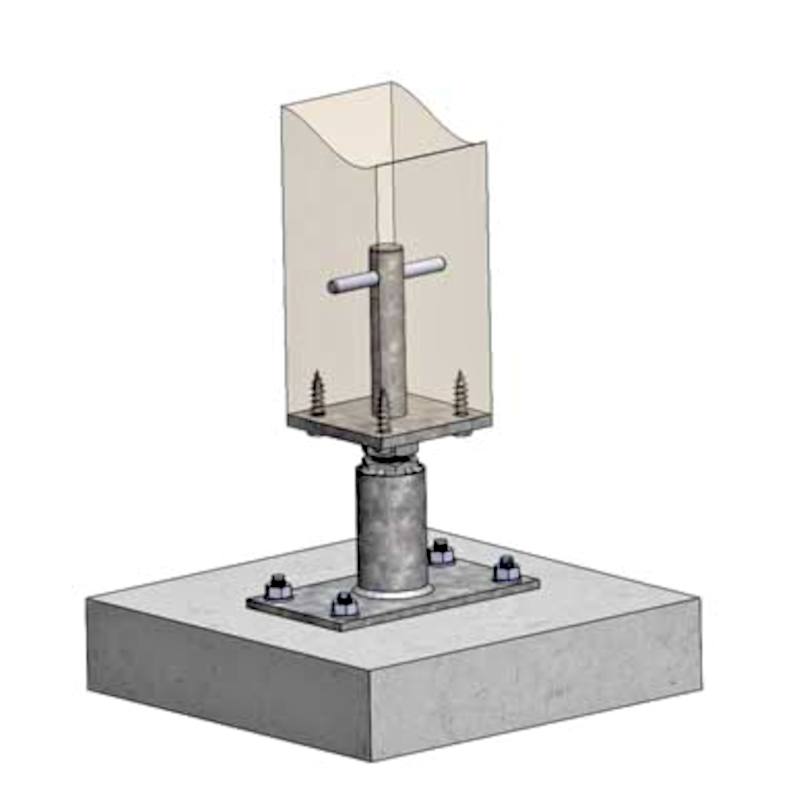

Anwendung:
Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10 cm geeignet.
Die Montage erfolgt von der Stirnseite aus.
Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.
Montage:
Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung D = 24 mm x 130 mm eingesetzt.
Der Einbau des Stabdübels erfolgt nach der Höheneinstellung.
Die Verbindung auf den Beton erfolgt über Ankerbolzen.
Stahlqualität:
S 235 JR gemäß EN 10025:2004
Gewindestange: S 355 JO4
Korrosionsschutz:
rundum feuerverzinkt, Zinkschichtdicke
ca. 55 μm gemäß DIN EN 1461
70 mm höhenverstellbar!
Mit Europäischer Technischer Zulassung
(ETA-13/1063)

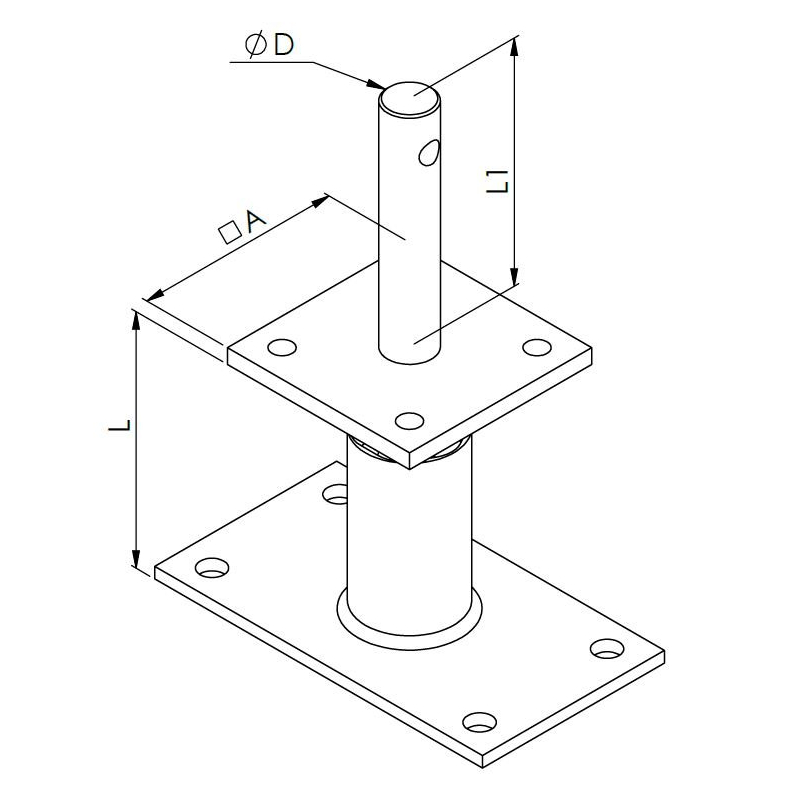

| Material: | Stahl feuerverzinkt |
| Höhe(L): | 130 – 350 mm |
| Verstellbereich: | 70 mm |
| Maße Trägerplatte(A): | 100 mm |
(A)
| Zapfenlänge(L1): | 120 mm |
| Zapfendurchmesser(D): | 24 mm |
| Bohrungen: | Grundplatte 4 Stück 13 mm Trägerplatte 4 Stück 11 mm |
| Hersteller: | GUTZEIT |
