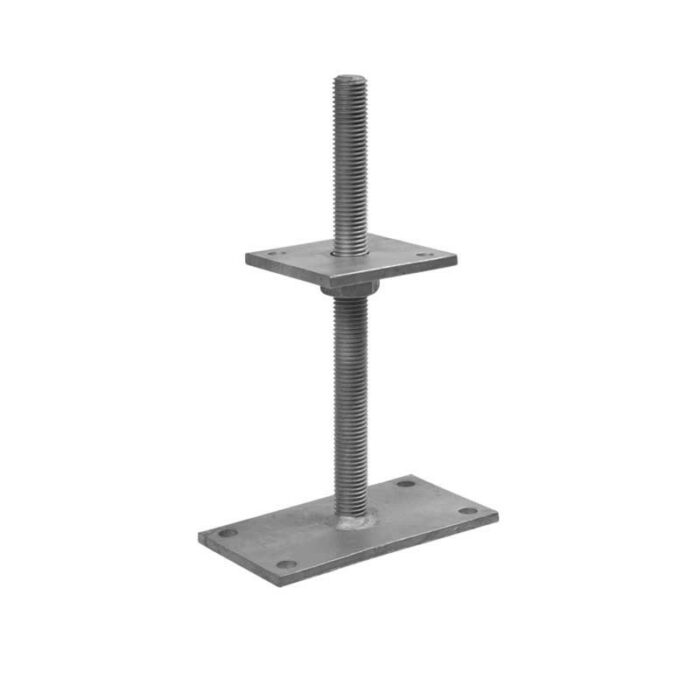

Pfostenträger M16 – M24 Universal aufdübelbar galvanisch verzinkt
Pfostenträger M16 – M24 Universal aufdübelbar
Anwendung:
Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B. Carports und Vordächern eingesetzt. Durch den verdeckten Anschluss ist ein konstruktiver Holzschutz gewährleistet.
Montage:

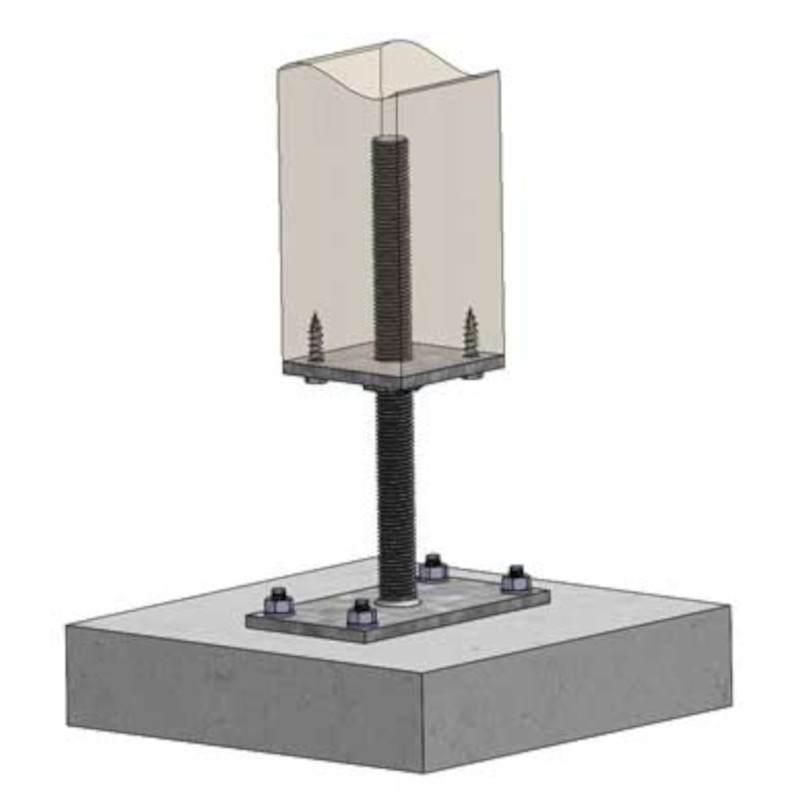

Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung entsprechend dem Durchmesser der Gewindestange x 130 mm eingesetzt. Der Pfostenträger wird an den Pfostenfuß angeschraubt und am Boden aufgedübelt.
Stahlqualität:
S 235 JR gemäß EN 10025:2004
Gewindestange: S 355 JO
Korrosionsschutz:
Alle Teile werden neuerdings galvanisch verzinkt.
Dabei handelt es sich um eine Zink-Nickel Beschichtung (Oberfläche: ZnNitp8-25µ).
Diese Beschichtung ist höherwertiger als Feuerverzinkt und ist optisch gleichmäßiger.
Die Pfostenträger sind somit silberfarbend!
| Material: | M16 x 100 und M20 x 200 feuer Verzinkt M20 x 300 und M24 x 300 galvanisch Verzinkt |

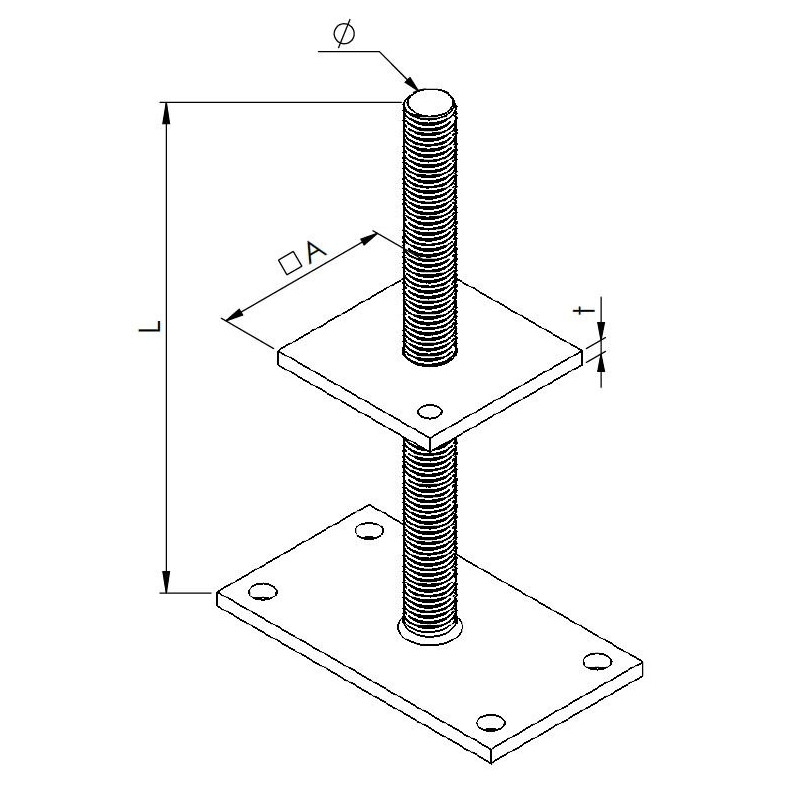

| Verstellbereich: | M16 = 100 mm M20 = 200-300 mm M24 = 300 mm |
| Materialdicke: | M16 = 6 mm M20/M24 = 8 mm |
| Maße Trägerplatte: | M16 = 70 x 70 M20 x 200 = 80 x 80 M20/M24 x 300 = 100 x 100 |
| Bohrungen: | M16 x 100 Grundplatte 4 Stück 11 mm Trägerplatte 2 Stück 6 mm M20 x 200 Grundplatte 4 Stück 11 mm Trägerplatte 4 Stück 9 mm M20 x 300 Grundplatte 4 Stück 13 mm Trägerplatte 4 Stück 11 mm M24 x 300 Grundplatte 4 Stück 13 mm Trägerplatte 4 Stück 11 mm |
| Gewindegröße: | M16 – M24 |
